Le GPL en Images Version imprimable Suggérer par mail

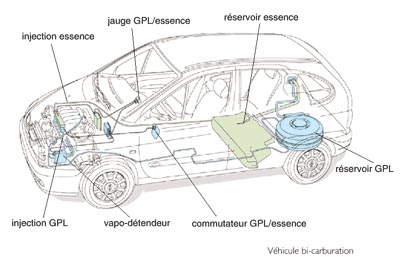

Vue du Véhicule :

Partie Avant :

10 Calculateur essence :
il recoit un ensemble d'informations du moteur permettant de gérer l'injection essence.
11 Jauge GPL :
Elle indique la proportion de gaz restant dans le reservoir, ce niveau peut varier selon la temperature et les mouvements.
8 Injection essence

7 Injection GPL

9 Calculateur GPL :
il adapte les informations du calculateur essence pour gérer le débit de GPL.
5 Vapodétendeur :
Il transfrome le GPL liquide en GPL gazeux en abaissant sa pression.
4 Commutateur GPL/Essence :
il permet de "passer" de mode esence au mode GPL, en indiquant le type de carburant utlisé par un voyant (vert pour gpl).
6 Faisseau électrique :
Indépendant, pourvu de fusibles et de raccords aux normes ISO, il connecte les éléments entre eux et commande instantanément la fermeture des électrovannes en cas d'arrêt du moteur.

Partie Arrière :


1 remplissage :
en France appelé coupelle, il possède un anti-retour rendant impossible une mise à l'air du GPL.
La présence du bouchon est obligatoire.
2 Reservoir GPL :
Il est ici présentré sous sa forme "Torique", et occupe la place de la roue de secours. Dans ce cas, un kit "anti crevaison " est fourni.
3 Ligne de gaz :
en cuivre gainé de caoutchouc, son rôle est d'acheminer le GPL jusqu'à l'avant, elle se termine par une électrovanne.
